Тиристор inside (SKKT 92/12 E).
Автор:jab
В погоне за уменьшением массы и размеров стендового образца начал поиски подходящего тиристора.
При этом необходимое условие – приемлемая цена! Нарыл на базаре относительно недорогой управляемый мост
SKKT 92/12 E который представляет из себя небольшую прямоугольную коробочку с тремя силовыми выводами под
болты и 4 вывода под управление, а в ней два тиристора по 92 ампера на 1200 вольт.
Всё бы ничего.. и масса малая и габариты малые и токи утечки малые и крепить удобно,
но как всегда есть одно «НО»! Так – как это диодный мост у него тиристоры соединены катод – анод.
А мне нужно именно два тиристора так – как у меня две ступени и не использовать второй тиристор было бы неразумно.
Оговорюсь, правда есть другие типы мостов в которых вообще разделены тиристоры (это другая буковка на конце,
а в нашем случае «E»). Так – вот, решил я устранить этот недостаток (или преимущество, для кого как)

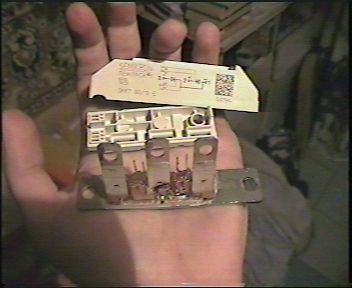

механическим способом. Корпус на моё счастье оказался разборный. Для разборки мне пришлось отогнуть
электроды в вертикальное положение, снять верхнюю крышку. Под верхней крышкой обнаружил 4 управляющих электрода
(металлические изогнутые пластинки) припаянные к проводкам идущим из корпуса. Не долго думая я аккуратно
отпаял их так что бы как можно меньше олова оставалось на проводках (это нужно для дальнейшей разборки).
Для того, что бы снять корпус, мне пришлось выбить металлические кольца по бокам (они служат как уплотнение
для болтов и как крепление для корпуса) тиристора. Корпус нужно поддеть отверткой или ещё чем, но не рвать,
а медленно приподнимать в верх. Приподняв немного я заметил студенистый герметик. Этот герметик как холодец и
заполняет собой всё свободное пространство в корпусе и очень липкий. Нужно осторожно разделить корпус и герметик
по возможности не сдирая герметик с полупроводников и не повредив управляющие электроды (те самые проводки).
Успешно всё разодрав я получил металлическую подложку на которой два прямоугольных кристалла полупроводников и
медные пластинки между ними и медные электроды выводов, всё это залито холодцом. Повертев немного в руках «это»,
я заметил что наши полупроводники соединены пластинкой медной, которую я успешно перекусил кусачками!
Перекусывать нужно очень осторожно и не просто перекусывать, а выкусить кусочек, так что бы был достаточный зазор.
После удачной операции я ещё раз огляделся и пришел к выводу, что можно припаять вывод к электроду и вывести его
наружу, но это было бы не очень красиво и нарушило бы общий вид. По последней причине я немного упростил и припаял
медную жилу между электродами непосредственно в корпусе и у меня получился девайс с общим катодом!
На фотках видно (фоток 14 штук и они могут открыться не все из-за суперскоростного хоста, но они есть и их в ручную можно пооткрывать)
как я соединил их небольшой перемычкой. Собрал всё в корпус, припаял провода и врубил…
Всё заработало на моё удивление и работает по сей день. Таким образом, после небольшой доработки,
мы получили два мощных тиристора небольшого размера, небольшой массы, с удобными электродами для подключения.
Поэкспериментируйте с подобными мостами, вам понравится.
